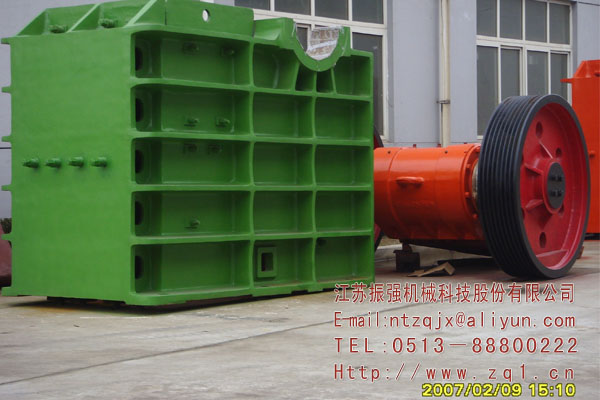

鄂式破碎機(PE系列)

鄂式破碎機

產品簡介
顎式破碎機是礦山破碎生產中常見的破碎設備，因其結構簡單、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛的應用在冶金、化工、建材、電力、交通等工業部門，是初級破碎機械的理想設備。

工作原理
電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出。

性能特點
1.破碎腔深而且無死區，提高了進料能力與產量；
2.其破碎壁大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大；
4.結構簡單，工作可靠，運營費用低；
5.噪音低，粉塵少。

鄂式破碎機技術參數：

型號規格	進料口尺寸( mm*mm )	最大給料粒( mm )	排料口調整范圍( mm)	處理能力（m/h）	轉速(r/min)	電機功率(Kw)	重量
PE-150×250	150×250	125	10-40	0.6-3	300	5.5	0.81
PE-250×400	250×400	210	20-60	31.-13.1	300	15	2.8
PE-250×500	250×500	210	20-80	5.7-31	300	18.5	3.36
PE-400×600	400×600	340	40-100	10-40	275	30	6.5
PE-500×750	500×750	425	50-100	35-60	275	55	10.1
PE-600×900	600×900	500	65-160	30-75	250	55-75	15.5
PE-750×1060	750×1060	630	80-140	72-130	250	110	28
PE-800x1060	800×1060	640	100-200	85-143	250	110	30
PE-870x1060	870×1060	670	120-200	181-210	250	110	30
PE-900×1200	900×1200	750	95-165	90-190	200	132	50
PE-1000×1200	1000×1200	850	195-265	197-214	200	132	51
PE-1200×1500	1200×1500	1020	150-300	200-500	220	220	88
PE-1500×1800	1500x1800	1200	220-350	450-900	355	355	122
PEX-100×600	100×600	80	7-20	2-8	330	7.5	0.9
PEX-150×750	150×750	120	18-48	5-16	320	15	3.5
PEX-200×1000	200×1000	160	20-55	7-25	330	22	6.5
PEX-250×750	250×750	210	25-60	8-22	330	22	4.9
PEX-250x1000	250x1000	210	25-60	10-32	330	30-37	6.5
PEX-250x1200	250x1200	210	25-60	13-40	330	37	7.7
PEX-300x1300	300x1300	250	20-90	14-53	300	55	11
PEX-380x1300	380x1300	250	20-90	16-70	300	55	11.5

鄂式破碎機(PE系列)具有破碎比大，產品粒度均勻，結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。

1、什么是顎式破碎機？顎式破碎機性能介紹：

顎式破碎機俗稱顎破，鄂式破碎機可以將大小不一的原料，破碎成顆粒均勻的小塊，鄂式破碎機既可以和選礦設備、砂石設備配套，也可以單獨使用。鄂式破碎機也可生產路基石、鐵路道渣石以及建筑砂石骨料。顎破機分為粗碎顎式破碎機和細碎顎式破碎機，也就是通常所說的PE系列顎式破碎機和PEX系列顎式破碎機。卓美生產的顎式破碎機系列產品，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。

2、顎式破碎機的用途？顎式破碎機應用領域和范圍？

廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

3、如何選擇鄂式破碎機廠家？

首先要看廠家的實力，信譽，規模；
其次要看廠家的產品質量，技術水平，成熟程度；
再次要考察廠家的客戶生產現場，用戶現場是最有說服力的。
最后一定要貨比三家，仔細考察，認真選擇。

4、顎式破碎機工作原理？

顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用，粗碎或中碎各種硬度物料的破碎機械。其破碎機構由固定顎板和可動顎板組成，當兩顎板靠近時物料即被破碎，當兩顎板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。這種破碎機因有結構簡單、工作可靠和能破碎堅硬物料等優點而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等工業部門。

5、鄂式破碎機運轉過程中會出現什么問題？

顎式破碎機主機突然停機(俗稱：悶車)。
顎式破碎機產量為何達不到出廠標準？
顎破的活動與固定顎板工作時為何有跳動或撞擊聲？
顎式破碎機主機槽輪、動顎運轉正常，但破碎工作停止？

6、如何解決顎式破碎機運轉過程中出現的問題？

顎式破碎機產量為何達不到出廠標準？排除方法：
1) 更換或增加破碎機；
2) 調換電機接線；
3) 排料口調整到說明書規定的公稱排料口和增加用于細碎的破碎機；
4) 檢查齒板齒距尺寸，如不符標準則須更換顎板，調正固定顎板與活動顎板的相對位置，保證齒頂對齒根后，固定壓緊，防止移位；
5) 調高工作場地電壓，使之適應主機重載要求；
6) 更換軸承或動顎。

顎破的活動與固定顎板工作時為何有跳動或撞擊聲？排除方法：
1) 緊定或配齊螺栓；
2) 調正排料口，保證兩顎板的正確間隙。

顎式破碎機主機槽輪、動顎運轉正常，但破碎工作停止？排除方法：
1) 更換拉緊彈簧；
2) 更換拉桿；
3) 重新安裝或更換肘板。

顎式破碎機主機突然停機(俗稱：悶車)的排除方法：
1) 清除排料口堵塞物，確保出料暢通；2) 調緊或更換三角皮帶；3) 重新安裝或更換緊定襯套；4) 調正工作場地的電壓，使之符合主機工作電壓的要求；5) 更換軸承。

影響鄂式破碎機工作的主要因素:

一般情況下影響鄂式破碎機工作的主要因素有嚙角與轉數。
嚙角就是動鄂與定鄂之間的夾角。根據計算最大嚙角可達32度。而實際使用中都小于25度，一般為18—20度左右。嚙角太大，會使破碎腔中的礦石向上擠出，以致傷人或損壞其他設備，同時隨著嚙角增大（破碎比加大）生產率下降。調節排礦口的大小，也就改變嚙角的大小。在實際生活中，根據排礦粒度的要求來調節排礦口的大小。因此，在保證產品粒度的要求下，盡量把排礦口放大是合理的。排礦口大小可以通過調節塊來調節，在調節排礦口大小時要注意破碎比和生產率之間的相互關系。
在一定的范圍內，增加偏心軸的轉數，可以提高破碎機的生產能力，但是也會增加破碎單位重量礦石的電能消耗。轉速太大，會使破碎腔中已被破碎的礦石來不及排出，而產生堵塞現象，反而使生產能力降低，電能消耗增加，因此，鄂式破碎機應有一個最適宜的轉數。
鄂式破碎機的偏心軸、連桿、可動鄂板、軸與襯板是主要的磨損部件，需要經常注意潤滑與更換。
